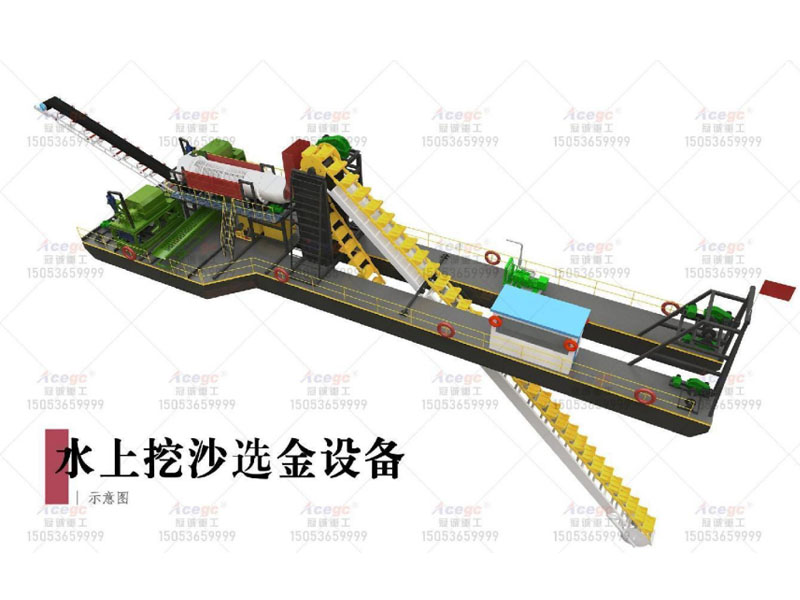

水上挖沙選礦船單晶體金回收率90%以上
沙金選礦設備-下挖深度：8-10米 處理量：150-200 m3/h 回收率：?jiǎn)尉w金90%以上 水上挖沙選礦船

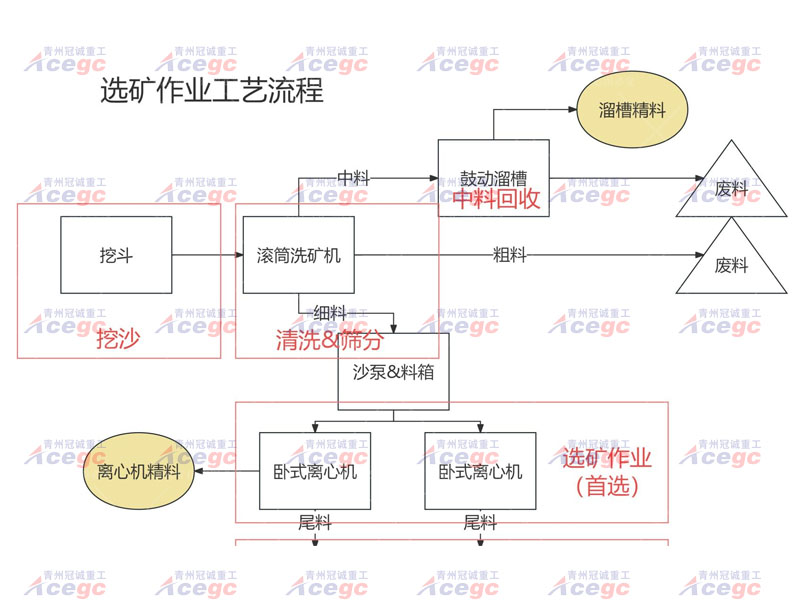

流程概述：
原料通過挖斗送入滾筒洗礦機內進行清洗并且篩選分級為：細料、中料與廢料三種規格。
廢料直接通過輸送機排出至廢料區域；
中料通過一臺鼓動溜槽進行回收，回收后尾料排出；
細料排入料箱內，由沙泵送入兩臺臥式全自動排礦離心機內進行選礦作業，精料在到達預設定的工作時間后會自動排出；尾料排出至廢料區域。
Part.1 沙金選礦設備-下挖深度：8-10米 處理量：150-200 m3/h 回收率：?jiǎn)尉w金90%以上 水上挖沙選礦船報價清單
總報價清單
|
序號 |
名稱 |
規格 |
數量 |
單價/萬元 |
總價/萬元 |
備注 |
|
|
主設備 |
|
1套 |
|
|
含發電機組 |
|
|
配件 |
|
1套 |
|
|
|
|
|
精選設備 |
|
1套 |
|
|
|
|
|
黃金電解鑄錠設備 |
|
1套 |
|
|
|
|
|
合計總價 |
￥：15053659999來電索要 |
||||
主設備技術參數
|
名稱 |
規格 |
數量 |
功率 |
備注 |
|
浮體 |
總長度約31.3米，單寬2米，高1.26米；面板4mm花紋板，底板、側板6mm |
1套 |
|
|
|
龍門架 |
|
1套 |
|
|
|
方架&斜架 |
主架200X200H型鋼，20#工字鋼，方架高度約5.5米 |
1套 |
|
|
|
角輪 |
水上四角輪 |
1套 |
|
|
|
挖斗 |
邊板厚度16mm，挖板10mm，唇板20mm厚耐磨錳鋼板 |
61個 |
|
容積：約0.1立方 |
|
鏈條 |
鏈條厚度50mm，總厚度150mm，高度150mm |
122支 |
|
單重：約73KG |
|
鏈條軸銷 |
?45mm圓鋼 |
244支 |
- |
|
|
大臂 |
水上、水下兩節臂 |
1套 |
- |
|
|
四角輪動力 |
1000#減速機（鐵殼焊接）+75KW電機 |
1套 |
75 |
|
|
大臂卷?yè)P(yáng)機 |
500#減速機+15KW電機 |
1套 |
15 |
|
|
錨繩卷?yè)P(yáng)機 |
主錨350#減速機+5.5KW電機 |
1套 |
5.5 |
|
|
錨繩卷?yè)P(yáng)機 |
副錨 250#減速機+3KW電機 |
4套 |
12 |
|
|
滾筒篩 |
1.滾筒篩雙層結構，內徑1.3米，外徑1.6米，凈篩網長度3米，篩體總長度約4.5米； |
1套 |
15 |
|
|
振動溜槽 |
規格：1500*4500 |
1臺 |
3 |
|
|
廢料桿 |
B600*7m，雙層桁架結構 |
1套 |
5.5 |
|
|
離心機 |
1200#臥式全自動排礦離心機 |
2臺 |
43 |
|
|
離心水泵 |
15KW，流量150m3/h |
1臺 |
15 |
|
|
沙泵&料箱 |
4寸沙泵+15KW電機+料箱 |
2套 |
30 |
離心機供料 |
|
控制柜 |
內部開關品牌：德力西或正泰 |
1套 |
- |
|
|
發電機組 |
400KW玉柴 |
1臺 |
- |
|
|
總用電功率 |
總裝機功率：220KW |
|||
|
出廠價格 |
￥：15053659999來電索要（含發電機組，不含稅與運費，稅率13%） |
|||
配件&易損件清單（1年使用）
|
序號 |
名稱 |
規格 |
單位 |
數量 |
單價 |
總價 |
備注 |
|
|
挖斗 |
|
個 |
16 |
|
|
|
|
|
鏈條 |
|
支 |
20 |
|
|
|
|
|
銷軸&開口銷 |
|
套 |
100 |
|
|
|
|
|
篩網 |
滾筒篩錳鋼篩網 |
套 |
6 |
|
|
|
|
|
輸送機皮帶 |
B1000 |
米 |
42 |
|
|
|
|
|
三角帶 |
全套設備 |
套 |
2 |
|
|
|
|
|
水下角輪固定座 |
|
套 |
1 |
|
|
|
|
|
邊錨卷?yè)P(yáng)機 |
減速機250#電機3KW |
臺 |
2 |
|
|
|
|
|
主錨卷?yè)P(yáng)機 |
減速機350#電機5.5KW |
臺 |
1 |
|
|
|
|
|
大臂卷?yè)P(yáng)機 |
減速機500#電機11KW |
臺 |
1 |
|
|
|
|
|
挖斗托軸 |
|
套 |
1 |
|
|
|
|
|
五角輪軸承 |
|
套 |
1 |
|
|
|
|
|
挖斗托軸軸承 |
|
套 |
1 |
|
|
|
|
|
龍門架滑輪軸承 |
|
套 |
1 |
|
|
|
|
|
滾筒篩軸承 |
|
套 |
1 |
|
|
|
|
|
振動溜槽軸承 |
|
套 |
1 |
|
|
|
|
|
離心機軸承 |
|
套 |
1 |
|
|
|
|
|
離心機轉子 |
|
臺 |
2 |
|
|
|
|
|
輸送機改向滾筒軸承 |
|
套 |
1 |
|
|
|
|
|
收金草 |
13米/卷 |
卷 |
6 |
|
|
|
|
|
油封 |
|
套 |
2 |
|
|
|
|
|
沙泵 |
4寸 |
臺 |
6 |
|
|
|
|
|
沙泵葉輪 |
4寸 |
個 |
48 |
|
|
|
|
|
沙泵輸送管道 |
4寸 6米/支 |
支 |
4 |
|
|
|
|
|
離心機自動閥門 |
|
套 |
1 |
|
|
|
|
|
離心機PLC控制柜 |
|
臺 |
1 |
|
|
|
|
|
離心機氣路管 |
快速接頭 |
盤 |
1 |
|
|
|
|
|
離心機空壓機 |
3KW |
臺 |
1 |
|
|
|
|
|
電機 |
滾筒篩15KW |
臺 |
1 |
|
|
|
|
|
電機 |
離心機18.5KW |
臺 |
1 |
|
|
|
|
|
電機 |
振動溜槽3KW |
臺 |
3 |
|
|
|
|
|
電機 |
沙泵15KW |
臺 |
2 |
|
|
|
|
|
電機 |
副錨3KW |
臺 |
1 |
|
|
|
|
|
減速機 |
滾筒篩500# |
臺 |
1 |
|
|
|
|
|
輸送機電動滾筒 |
|
臺 |
1 |
|
|
|
|
|
輸送機短托帶輥 |
|
支 |
20 |
|
|
|
|
|
輸送機長托帶輥 |
|
支 |
3 |
|
|
|
|
|
油絲繩主錨繩 |
|
米 |
400 |
|
|
|
|
|
油絲繩【邊錨繩】 |
|
米 |
1000 |
|
|
|
|
|
油絲繩水下大臂 |
|
米 |
400 |
|
|
|
|
|
挖斗連接高強螺栓 |
|
套 |
500 |
|
|
|
|
|
螺栓緊固劑 |
|
瓶 |
30 |
|
|
|
|
|
柴油機三濾 |
|
套 |
30 |
|
|
|
|
|
離心泵 |
|
臺 |
1 |
|
|
|
|
|
船機控制柜 |
|
臺 |
1 |
|
|
|
|
|
合計 |
|
|
|
|
|
元 |
精選設備清單
|
名稱 |
規格 |
數量 |
功率 |
單價 |
總價 |
備注 |
|
高頻振篩 |
1200X2200 |
1臺 |
1.5 |
|
|
|
|
6S搖床 |
3000*1620*1360 |
1臺 |
1.1 |
|
|
|
|
混汞機 |
GC-1000*1600 |
1臺 |
5.5 |
|
|
|
|
重砂汞膏分離器 |
|
1臺 |
- |
|
|
|
|
蒸泵器 |
|
1臺 |
- |
|
|
贈送 |
|
熔金爐 |
|
1臺 |
5 |
|
|
|
|
總功率 |
約15KW |
|||||
|
出廠價格 |
￥：15053659999來電索要（不含稅與運費） |
|||||
黃金電解鑄錠設備
|
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1 |
黃金電解機組 |
10kg/槽 |
|
1 |
一機三槽 |
|
2 |
造液系統 |
|
Set |
1 |
|
|
3 |
尾液凈化系統 |
|
Set |
1 |
|
|
4 |
尾氣吸收塔 |
￠700*3000 |
Set |
1 |
堿液噴淋吸收 |
|
5 |
防腐離心風機 |
3kw |
Set |
1 |
|
|
6 |
金粉洗滌槽 |
800*800*1000 |
Set |
1 |
|
|
7 |
金粉烘干箱 |
24kw |
Set |
1 |
|
|
8 |
出廠價格 |
￥：15053659999來電索要（不含稅與運費，稅率13%） |
|||
