自動洗選淘金船-沙金自動洗選機組在淘金船上的應用

沙金自動洗選機又名沙金擋邊皮帶機，是近年來新出現的一種淘金機械，它以工作量大、對環境條件要求低、自動化、空間占用少、能耗低、凈選率高等優點，一經出現，即被淘金船、旱地移動式淘金機等淘金機械作為淘金系統廣泛應用。
自動洗選淘金船設備組成：
沙金自動洗選機由擋邊皮帶、機架、托輥、驅動輪、從動輪、動力等部分組成。
自動洗選淘金船設備原理：

沙金自動洗選機是傾斜安裝于淘金機械的淘金部位，安裝角度為7-9°（因?yàn)樵V物料顆粒的大小、水量大小的不同，安裝角度略有不同，實際角度以不淤槽為準）。工作時，自動洗選機逆水流方向轉動，礦漿均勻流經槽體，由于比重的不同，比重小的沙子等在礦漿的上層，由水沖走，比重大的金等重砂沉降于礦漿底層——洗金機皮帶表面，被旋轉著帶到重砂收集槽。

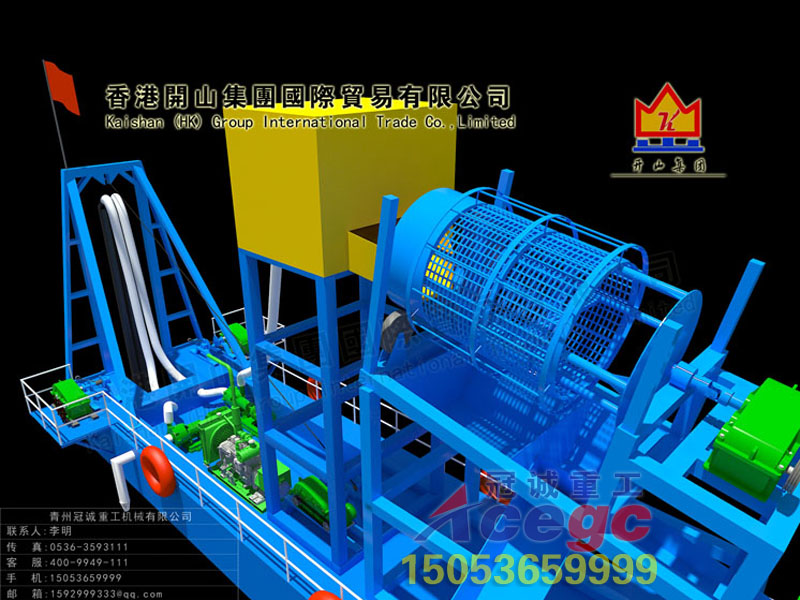

自動洗選淘金船

冠誠重工自動洗選淘金船浮體面板采用CCSB厚度5mm專用船板。浮體邊板、底板、側板用CCSB 厚度6mm專用船板焊接而成。浮體側板頂部用16#國標槽鋼與上面板連接。內部骨架采用14#、10#國標槽鋼與63*40*6不等邊角鐵焊接而成，每間隔600mm為一層骨架，骨架與骨架采用槽鋼與不等邊角鐵間隔出現，骨架與骨架之間用14#國標槽鋼連接，保證浮體的強度。浮體采用分體式設計制造，連接處采用M18高強度螺栓連接。
料斗采用8毫米Q235鋼板焊接。
方架采用20# H鋼焊接而成，爬梯采用100*63*6不等邊角鐵與63*63*5角鐵焊接而成。
斜架采用16#、12#國標槽鋼與63*63*4角鐵焊接而成
水下大臂采用20b加厚工字鋼與14#國標槽鋼焊接而成，中間采用10#槽鋼作為支撐，保證大臂的強度。
五角輪邊板采用30mmQ235鋼板數控下料。內部連接板采用30mm鋼板焊接而成，并且內部連接板與邊板互留槽口，插入槽口以后焊接。水下五角輪的主軸采用?140 45#鋼加工而成。
四腳輪邊板采用30mm Q235鋼板數控下料。主軸采用?220 45#鋼加工而成，主軸外部加套，采用熱脹冷縮原理與主軸自然抱死，然后套與邊板焊接，避免因?yàn)楹附舆^程中溫度過高對主軸材質產生影響。內部連接板使用30mm鋼板，內層外加30mm加強版，保證強度。連接板與邊板互留槽口，對接好之后焊接。
挖斗底板采用8毫米鋼板，圍板采用12毫米鋼板，斗唇采用20毫米錳鋼
鏈條采用鍛打（調質），鑄造（調質），汽車彈簧弓板毛坯焊接（調質）。以上三種材質客戶自選。
